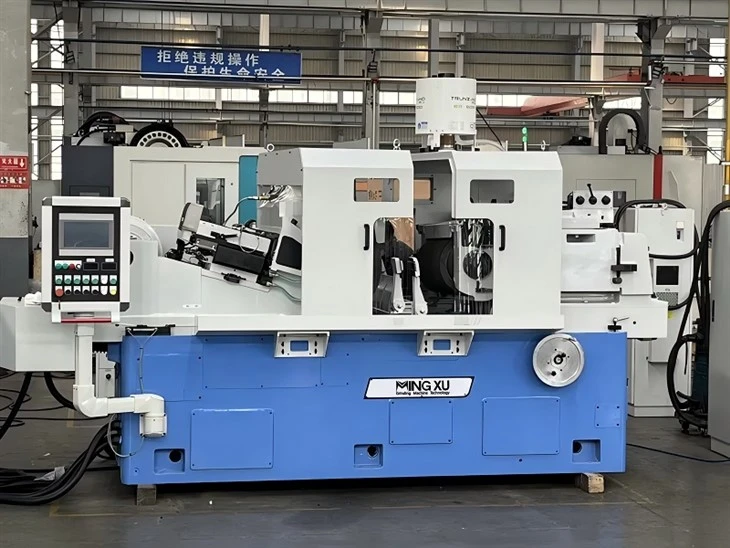

Бесцентровый шлифовальный станок с широкими колесами

Бесцентрово-шлифовальный станок серии MX-M11200 представляет собой бесцентрово-шлифовальный станок с широким кругом, который в основном используется для шлифования поверхностей наружных колец различных подшипников диаметром φ10~200 мм, а также наружных поверхностей различных других подобных деталей одинакового диаметра. Бесцентрово-шлифовальный станок с широкими-дисками также оснащен автоматическим режущим механизмом и гидравлической и электрической системой управления манипулятором. Таким образом, после оснащения необходимыми манипуляторами для загрузки и разгрузки и другими специальными устройствами станок также можно использовать для резки и формовочного шлифования.







• Сверх-широкая контактная поверхность шлифования

* Особенность:Ширина шлифовального круга обычно составляет 300-600 мм или даже шире (традиционные модели имеют ширину всего 150-200 мм).

* Значение:Значительно увеличивает площадь контакта между шлифовальным кругом и заготовкой, что приводит к более равномерному распределению силы шлифования. Одна подача может покрывать большую часть или всю длину длинной заготовки.



• Высоко-жесткая-шпиндельная система для тяжелых условий эксплуатации

* Особенность:Чтобы выдержать огромную радиальную силу резания и собственный вес широкого шлифовального круга, диаметр шпинделя значительно увеличен, и гидростатические шпиндели обычно входят в стандартную комплектацию.

* Значение:В гидростатических шпинделях используется опора из масляной пленки, исключающая контакт-к-металлам. Они обладают чрезвычайно высокими характеристиками жесткости и демпфирования, полностью устраняя вибрации при высоких-скоростях вращения и обеспечивая устойчивость при тяжелых резах.



• Удлиненное твердосплавное лезвие рабочей опоры

* Функции:Длина лезвия рабочей опоры значительно увеличивается по мере расширения шлифовального круга и часто изготавливается из твердого спеченного карбида или специальной армированной стали.

* Значение:Обеспечивает непрерывную и стабильную поддержку тонких валов, предотвращая упругую деформацию или вибрацию заготовки из-за чрезмерного подвешивания во время шлифования.



• Большой-механизм наклона направляющего колеса с большим углом наклона.

* Функции:Рама направляющего колеса имеет больший диапазон регулировки угла наклона (до 6 градусов -8 градусов) и приводится в движение мощным серводвигателем.

* Значение:В сочетании с широким шлифовальным кругом он позволяет заготовке проходить через зону шлифования с более высокой осевой скоростью, достигая настоящей «высокой-скорости шлифования».



• Комплексная-мощная система охлаждения.

* Особенности: Сопла охлаждающей жидкости равномерно распределены по всей ширине шлифовального круга и работают в сочетании с насосом с высоким-потоком и высоким-напором.

* Значение: решает проблему повышенного тепловыделения, вызванного широкими контактными поверхностями, обеспечивая постоянную температуру в зоне шлифования и предотвращая выгорание заготовки-.





Название продукта	Бесцентровый шлифовальный станок с широкими колесами
Модель	MX-M11200
Глубокая-подача
Диаметр шлифования	10-200 мм
Макс. Длина шлифования	590 мм
Сквозной-фид
Диаметр шлифования	10-200 мм
Спецификация шлифовального круга	П500х600х305мм
Спецификация регулирующего колеса	П350х600х203мм
Скорость шлифовального круга	1330об/мин
Регулировка скорости вращения колес (бесступенчатая)	10-200об/мин
Регулировка угла поворота рамы колес
Вертикальный	-2 градуса - +4 градуса
Горизонтальный	0 градусов - +3 градусов
Минимальная подача рамы шлифовального круга	0,002 мм
Минимальная подача регулируемой рамы колеса	0,01 мм
Величина подачи/деление шлифовального круга	0,01 мм
Регулирующее колесо для правки количества/деления	0,01 мм
Высота от центральной линии Gri. Колесо и Рег. Колесо для работы и отдыха	290 мм
Общая мощность
Мотор шлифовального круга	37КВт
Регулирующий колесный двигатель	3кВт
Источник питания	3Н 50Гц 380В
Размеры машины (ДxШxВ)	3500х1850х1720мм
Вес машины	Около 10000 кг
Точность (стандартные бары)
Округлость	0,002 мм
Цилиндричность	0,005 мм
Шероховатость	Ра0,32 мкм





Если вы столкнулись со следующими болевыми точками, лучшим выбором станет бесцентрово-шлифовальный станок с широким кругом:

1. Заготовки с большим соотношением длины-к-диаметру (например, длина более чем в 10 раз превышает диаметр), что приводит к изгибу или значительной вибрации при шлифовке на обычных станках.

2. Большой объем производства (например, ежегодно производятся миллионы поршневых штоков), что срочно требует более короткого времени цикла на единицу продукции.

3. Строгие требования к качеству поверхности, отсутствие спиральных следов или следов инструмента (например, на поверхностях гидравлического уплотнения).

4. Трудно-измельчаемые-материалы (например, нержавеющая сталь, титановые сплавы), требующие более стабильного процесса измельчения во избежание ожогов.





Заказчики могут настроить следующие модули в соответствии с конкретными требованиями процесса:

• Шпиндель шлифовального круга из CBN: подходит для высокоэффективного-шлифования сверхтвердых материалов (таких как подшипниковая сталь и закаленная сталь).

• Конструкция двойного шлифовального круга: позволяет выполнять черновую и чистовую шлифовку за один установ.

• Роботизированная автоматическая загрузка и разгрузка: включает шестиосный робот или портальный манипулятор.

• Лазерный измеритель диаметра: использует бесконтактный метод онлайн-измерения, обеспечивающий более высокую точность.

• Система охлаждения с постоянной температурой: оснащена встроенным-охладителем, строго контролирующим колебания температуры охлаждающей жидкости (±0,5 градуса).

• Автоматический правящий станок: для правки используются алмазные ролики, что обеспечивает более высокую эффективность, чем одноточечная алмазная правка-.
