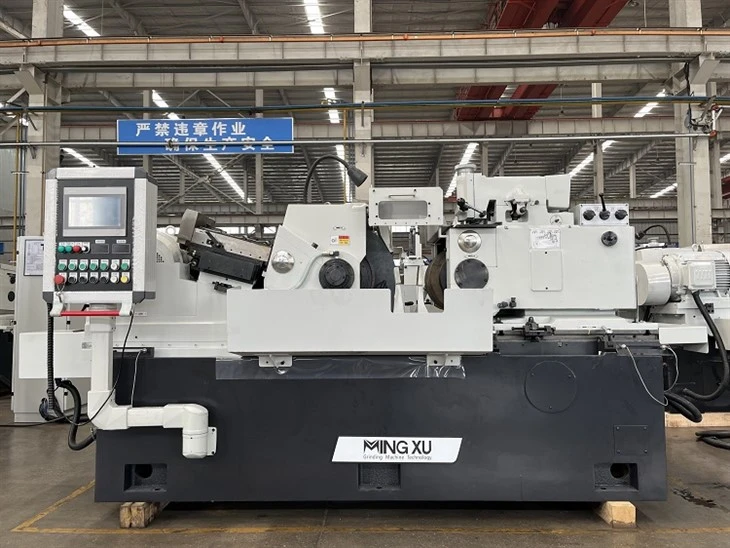

Высокоточный бесцентровый шлифовальный станок с широкими-дисками

Высокоточный-бесцентровый шлифовальный станок с широкими-дисками серии MX-M10200 — это высококлассный-станок с ЧПУ, предназначенный для высокообъемного-высоко-точного шлифования деталей с длинными валами. Он преодолевает ограничения ширины традиционного бесцентрового шлифовального круга за счет использования сверх-широкого шлифовального круга (обычно шириной не менее 300 мм) в сочетании с конструкцией высокой-жесткости, что обеспечивает высокоэффективный режим обработки "один-проход, полный-процесс формования". Это основное оборудование на линиях по производству деталей с длинными валами в таких отраслях, как автомобилестроение, гидравлика и текстильная промышленность.







• Сверх-широкие шлифовальные круги, удвоенная эффективность

* Революционный дизайн:Оснащенные гигантскими шлифовальными кругами диаметром от 300 мм до 600 мм (или даже шире), площадь шлифовального контакта в 2–3 раза больше, чем у обычных моделей.

* Высокая-скорость шлифования:Поддерживает большие углы наклона направляющего колеса, что значительно увеличивает скорость осевой подачи заготовки. Для длинных валов длиной 500 мм-1500 мм время цикла обработки можно сократить на 50–70 %, что значительно увеличивает производительность за одну смену.

* Никаких следов инструмента:Сверх-широкий охват позволяет избежать следов инструмента и спиралевидных следов, возникающих в результате многократного возвратно-поступательного шлифования узкими шлифовальными кругами, что приводит к превосходной консистенции поверхности.



• Предельная жесткость, стабильная точность

* Гидростатическая шпиндельная система:Учитывая огромную радиальную нагрузку, создаваемую широкими шлифовальными кругами, он в стандартной комплектации оснащен гидростатическими шпинделями или динамически сбалансированным шпинделем сверх-большого диаметра, обеспечивающим нулевую вибрацию и нулевую деформацию при вращении на высокой-скорости.

* Минеральная литейная кровать:Вся основа станка изготовлена ​​из полимербетона (минеральное литье), который в 10 раз превосходит чугун по амортизации и обладает чрезвычайно высокой термической стабильностью, что обеспечивает точность без дрейфа при длительной-непрерывной обработке.

* Дополнительная-длинная твердосплавная опорная пластина:Благодаря специально разработанной расширенной встроенной твердосплавной опорной пластине он эффективно поддерживает тонкие детали, предотвращая деформацию изгиба из-за собственного веса и легко контролируя цилиндричность в пределах 0,002 мм/500 мм.



• Интеллектуальное ЧПУ, замкнутый-контур управления.

* Много-осевое соединение:Оснащен 4-5-осевой системой ЧПУ (X/Z/C/A/Y), обеспечивающей точный цифровой контроль подачи шлифовального круга, скорости/угла направляющего колеса и движения правящего устройства.

* Компенсация онлайн-измерений:Интегрируя, например, измерительный прибор MARPOSS в методы контроля размера отверстия цилиндра двигателя и предотвращения ошибок, он автоматически компенсирует износ шлифовального круга и тепловую деформацию путем-мониторинга размеров заготовки в реальном времени, обеспечивая контроль допуска по размерам ±0,001 мм.

* Адаптивное шлифование:Встроенное-программное обеспечение интеллектуального цикла шлифования автоматически регулирует стратегию подачи (ускоренное перемещение - черное шлифование - тонкое шлифование - чистовое) в зависимости от припуска, предотвращая пригорание и оптимизируя время цикла.



• Мощное охлаждение, экологичное производство

* Полная-система опрыскивания по площади:Несколько комплектов форсунок высокого-давления расположены по ширине шлифовального круга в сочетании с охлаждающим насосом с высокой-расходной- производительностью (100 л/мин), что обеспечивает достаточное охлаждение и смазку зоны шлифования и предотвращает ожоги заготовки.

* Высокоэффективная-фильтрация и удаление стружки:Стандартная конфигурация включает в себя большой магнитный сепаратор + бумажный ленточный фильтр (или центробежный сепаратор), позволяющий быстро удалять большое количество шлифовального мусора, поддерживать чистоту охлаждающей жидкости и продлевать срок службы шлифовального круга.

* Очистка масляного тумана:Полностью закрытый корпус с коллектором масляного тумана под отрицательным давлением соответствует экологическим стандартам по выбросам и улучшает окружающую среду в мастерской.







Промышленный сектор	Типичная заготовка	Преимущества обработки
Автомобильные запчасти	Карданные валы, рулевые тяги, поршневые штоки амортизаторов, толкатели клапанов	Высокая эффективность для миллионов годовых объемов производства, обеспечивая прямолинейность длинных валов
Гидравлика и Пневматика	Поршневые штоки гидроцилиндров, штоки цилиндров, сердечники плунжерных насосов	Зеркальная отделка (Ra<0.2μm), no spiral marks, excellent sealing performance
Текстильное оборудование	Вращающиеся ролики, шпиндели, длинные штифты	Решает проблему вибрации на тонких валах, имеет гладкую и однородную поверхность.
Подшипниковая промышленность	Длинные цилиндрические ролики, железнодорожные подшипниковые ролики	Хорошая стабильность партии, чрезвычайно высокая геометрическая точность.
Общее оборудование	Различные оптические валы, валы направляющих, валы печатных валов	Адаптируется к различным материалам из стали и нержавеющей стали, гибкие процессы







Название продукта	Высокоточный бесцентровый шлифовальный станок с широкими-дисками
Модель	MX-M10200
Глубокая-подача
Диаметр шлифования	10-200 мм
Макс. Длина шлифования	390 мм
Сквозной-фид
Диаметр шлифования	10-200 мм
Спецификация шлифовального круга	Р600х400х305мм
Спецификация регулирующего колеса	П350х400х203мм
Скорость шлифовального круга	1110об/мин
Регулировка скорости вращения колес (бесступенчатая)	10-200об/мин
Регулировка угла поворота рамы колес
Вертикальный	-2 градуса - +4 градуса
Горизонтальный	-2 градуса - +4 градуса
Минимальная подача рамы шлифовального круга	0,002 мм
Минимальная подача регулируемой рамы колеса	0,01 мм
Величина подачи/деление шлифовального круга	0,01 мм
Регулирующее колесо для правки количества/деления	0,01 мм
Высота от центральной линии Gri. Колесо и Рег. Колесо для работы и отдыха	290 мм
Общая мощность
Двигатель шлифовального круга	30КВт
Регулирующий колесный двигатель	2,2 кВт
Источник питания	3Н 50Гц 380В
Размеры машины (ДxШxВ)	3600x1850x1720 мм
Вес машины	Около 10000 кг
Точность (стандартные бары)
Округлость	0,002 мм
Цилиндричность	0,005 мм
Шероховатость	Ра0,32 мкм



Примечание:Конкретные параметры и конфигурации могут быть настроены на основе чертежей заготовок заказчика и требований производственной мощности.





* Снижение затрат и повышение эффективности:Хотя первоначальные инвестиции выше, стоимость единицы изделия значительно снижается, что приводит к короткому периоду окупаемости (обычно 1-2 года).

* Обновление качества:Полностью решает проблемы качества при шлифовании длинных-валов, такие как вогнутости, спиралевидные следы и пригары, повышая качество продукции.

* Дружелюбность к автоматизации:Конструкция конструкции естественным образом подходит для интеграции с автоматическими погрузочными эстакадами, портальными роботами или другими роботизированными системами, что позволяет легко создавать беспилотные, освещенные-фабрики.

* Расширение процесса:Подходит не только для обычных стальных деталей, но и при использовании со шлифовальными кругами из CBN позволяет эффективно шлифовать материалы высокой-твердости, такие как подшипниковая и инструментальная сталь.



Наши бесцентрово-шлифовальные станки с широкими-кругами – это идеальное решение для точного изготовления деталей с длинными-валами. Они прекрасно интегрируют «технологию широких колес» с «современным интеллектом ЧПУ», предоставляя мощные инструменты повышения производительности для производственных предприятий, стремящихся к высокой производительности, высокой точности и высокой стабильности. Свяжитесь с нами сейчас!
