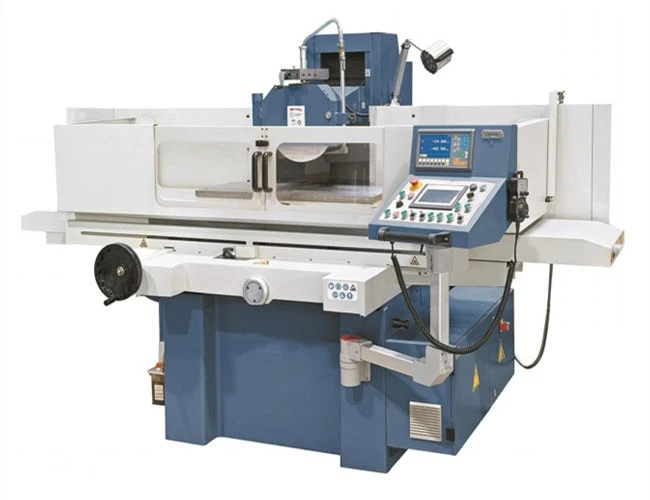

Высокоточный плоскошлифовальный станок
Модель: MX-30100
Размер стола: 305x1003 мм
Макс. Продольное перемещение: 1030 мм
Крест Транал: 340 мм
Макс. Расстояние от центра шпинделя до стола: 540 мм
Размер магнитного патрона: 300x1000 мм
Скорость продольного движения стола: 7~23м/мин.
- Быстрый дело
- Гарантия качества
- 24/7 обслуживание клиентов
Внедрение продукции

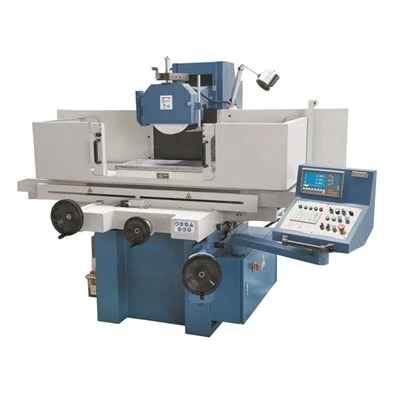

Высокоточный плоскошлифовальный станок MX-30100 предназначен для повышения эффективности операций шлифования. Это современный станок, созданный с высоким уровнем точности, обеспечивающий точность шлифования поверхности. Машина имеет-дружественный интерфейс, проста в эксплуатации и обслуживании. Машина изготовлена из высококачественных-материалов, устойчивых к износу, а конструкция оптимизирована для обеспечения максимальной устойчивости во время работы. В станке используется высококачественный-шлифовальный круг, созданный с использованием новейших технологий, обеспечивающих точность шлифования. Это делает его идеальным для сложных задач по шлифованию поверхностей, таких как производство деталей с высокой плоскостностью и точностью.
|
МХ-30100 |
АХР |
ЭХД |
NC2 |
|
Вертикальный |
Быстрое движение и ручной |
Серводвигатель переменного тока |
Серводвигатель переменного тока |
|
Крест |
Автоматический прерывистый |
Мотор |
Серводвигатель переменного тока |
|
Продольный |
Гидравлический |
Гидравлический |
Гидравлический |
|
Контроллер |
-- |
GS-ПЛК с сенсорным управлением |
GS-ПЛК с сенсорным управлением |
Технические параметры
|
Модель |
MX-30100AHR/AHD/NC2 |
|
|
Размер стола (ШxД) |
305x1003 мм |
|
|
Макс. Продольное перемещение |
1030 мм |
|
|
Кросс Транал |
340 мм |
|
|
Макс. Расстояние от центра шпинделя до стола |
540 мм |
|
|
Размер магнитного патрона |
300х1000мм |
|
|
Скорость продольного движения стола |
7~23м/мин |
|
|
Поперечное перемещение стола |
Автоматическая подача |
0,1~8 мм/мин |
|
Быстрая скорость |
990 мм/мин |
|
|
Подача маховика |
0,02 мм/дел. |
|
|
Вертикальное перемещение шлифовальной головки |
Автоматическая подача |
-(режим H/R)0,005/0,01/0,02/0,03/0,04/0,05 (только для модели D) (мм/ход) |
|
Быстрая скорость |
-(режим H)610 (только для модели R) 480 (только для модели D) (мм/мин) |
|
|
Подача маховика |
0,005 мм/дел. |
|
|
Шлифовальный круг |
Скорость |
50 Гц 1440 об/мин 60 Гц 1750 об/мин |
|
(ODxWxID)Размер |
φ350x40xφ127 мм |
|
|
Шпиндельный двигатель |
5,5 кВт |
|
|
Гидравлический двигатель |
2,2 кВт |
|
|
Двигатель охлаждающего насоса |
0,09 кВт |
|
|
Подъемный двигатель |
-(режим H) 0,25 кВт (режим R) 0,75 кВт (режим D, серводвигатель) |
|
|
Двигатель поперечной подачи |
0,04 кВт |
|
|
Максимальная грузоподъемность стола (включая магнитный патрон) |
400 кг |
|
|
Общая номинальная мощность |
9 кВт |
|
|
Высота машины |
1890 мм |
|
|
Площадь пола (ДхШ) |
4400x2200 мм |
|
|
Вес брутто |
3200 кг |
|
|
Размер упаковки (ДxШxВ) |
2960x2210*2220 мм |
|
Значение промышленного применения
Высокоточные плоскошлифовальные станки — это оборудование для окончательной обработки, которое сочетает в себе высокую точность, высокое качество поверхности, высокую адаптируемость и высокую стабильность, идеально решая три основные проблемы, связанные с-деталями высокого класса: "недостаточная точность, шероховатая поверхность и трудные для--обработки материалов".
- Сокращает процесс производства прецизионных деталей, сокращает этапы вторичной обработки, а также обеспечивает снижение затрат и повышение эффективности;
- Обеспечивает надежность и срок службы деталей в-высокотехнологичных областях, таких как пресс-формы, полупроводники, аэрокосмическая промышленность и медицинское оборудование;
- Компенсирует недостатки точности традиционных станков, становясь основным оборудованием для финишной обработки в точном производстве.
