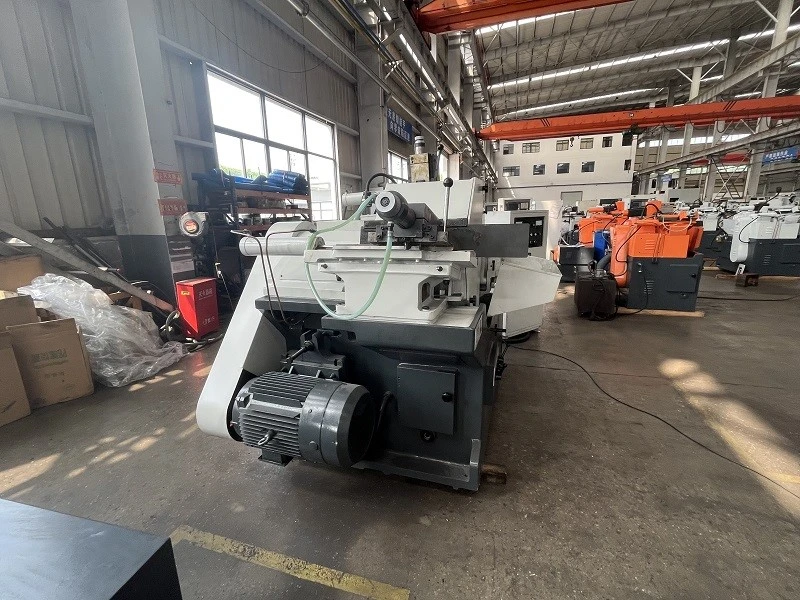

Автоматический бесцентровый шлифовальный станок

Автоматический бесцентровый шлифовальный станок серии MX-M1083B обеспечивает исключительную-возможность шлифования на сквозной подаче, позволяя эффективно-обрабатывать по всей длине длинные прутки и трубы. Гибкая конфигурация позволяет быстро переходить к производству. Этого можно добиться, просто заменив опорную пластину и отрегулировав углы направляющего и шлифовального круга, что позволяет обрабатывать заготовки различного диаметра и длины. Благодаря высокой эффективности, низкому проценту брака и уменьшенным требованиям к рабочей силе и вспомогательным инструментам, эта машина обеспечивает очень конкурентоспособную стоимость единицы продукции при массовом производстве.



Автоматический бесцентрово-шлифовальный станок MX-M1083B в основном используется для сквозного-шлифования цилиндрических поверхностей различных деталей колец и валов; ручное погружное-шлифование различных ступеней, конусов и цилиндрических вращающихся поверхностей.







1. Производительность измельчения

• Диапазон диаметров заготовок: поддерживает широкий диапазон от 0,5 мм (микроштифты) до 300 мм (большие рулоны).

• Диапазон длины заготовки: стандартная опора до 2 метров; дополнительная удлиненная станина позволяет обрабатывать сверх-длинные валы до 6 метров.

• Максимальный съем: Максимальный съем за один проход может достигать 0,5 мм (в зависимости от твердости материала).



2. Точность производительности

• Геометрическая точность	Округлость: меньше или равна 0,0015 мм (высокая точность). Цилиндричность: Меньше или равна 0,002 мм/500 мм (устранение вогнутости) Прямолинейность: Меньше или равна 0,003 мм/1000 мм.
• Качество поверхности	Шероховатость поверхности: Ra 0.05 - 0.2 мкм (зеркальная поверхность) Никаких следов спирали, следов вибрации, следов ожогов.
• Стабильность размеров	Индекс возможностей процесса (CPK): больше или равен 1,67 (статистический анализ 100 последовательно обработанных деталей) Зона размерной дисперсии: Меньше или равна 0,004 мм.



3. Механическая конфигурация

• База	Высокопрочное-минеральное литье (полимербетон), состаренное для обеспечения сильной амортизации. и высокая термическая стабильность.
• Шлифовальный шпиндель	Тип: Гидростатический подшипник или высокоточный-подшипник качения (опция). Особенности: Высокая жесткость, низкая вибрация, длительный срок службы. Метод привода: двигатель с регулируемой частотой-с прямым приводом или ременная передача.
• Регулировочный шпиндель	Тип: Гидростатический подшипник. Метод привода: серводвигатель + прецизионный редуктор, обеспечивающий плавное регулирование скорости. Регулировка угла: сервоуправление с ЧПУ (ось C-), диапазон регулировки 0 градусов - 5 градусов, разрешение 0,001 градуса.
• Рабочий отдых	Материал: твердый карбид вольфрама или керамическое покрытие. Метод регулировки: ручной или с помощью серводвигателя для точной-настройки движения вверх/вниз/вперед/назад.
• В-системе подачи	Метод привода: прецизионный шариковый винт и серводвигатель переменного тока. Тип направляющей: линейная направляющая высокой-жесткости (HIWIN/THK) или направляющая скольжения с пластиковым-покрытием. Разрешение: 0,001 мм (стандартно) / 0,0001 мм (дополнительная линейка с полной-замкнутой-решеткой).
• Стандарты безопасности	Соответствует стандартам безопасности CE/ISO, оснащен световой завесой безопасности, устройством аварийной остановки, и защитное устройство дверного замка.



4. Охлаждение и вспомогательное оборудование

• Охлаждающий насос: Центробежный насос высокого-давления, с высоким-расходом (20 бар, 100 л/мин) с магнитным сепаратором + бумажным ленточным фильтром.

• Система контроля температуры: дополнительный охладитель, способный контролировать температуру шлифовальной жидкости в пределах ±0,5 градуса.

• Система удаления стружки: спиральный конвейер для стружки и цепной конвейер для стружки автоматически транспортируют шлифовальную стружку в тележку для сбора стружки.

• Система смазки: используется автоматическое дозированное смазочное устройство с таймером, обеспечивающее срок службы направляющих и ходового винта.



5. Требования к утилитам

• Электропитание: 3-фазный переменный ток 380 В/400 В/415 В, 50/60 Гц (настраиваемый в зависимости от региона).

• Общая мощность: 35 кВт - 60 кВт (в зависимости от модели).

• Подача воздуха: 0.5 - 0.7 МПа, расход < 200 л/мин (для герметизации и продувки).

• Температура окружающей среды: рекомендуется 20 ± 2 градуса (для высокоточной-точной обработки рекомендуется использовать мастерскую с-регулируемой температурой.





Название продукта	Автоматический бесцентровый шлифовальный станок
Модель	MX-M1083B
Глубокая-подача
Диаметр шлифования	10-150 мм
Макс. Длина шлифования	190 мм
Сквозной-фид
Диаметр шлифования	10-150 мм
Спецификация шлифовального круга	Р600х200х305мм
Спецификация регулирующего колеса	КПК350x200x203 мм
Скорость шлифовального круга	1115об/мин
Регулировка скорости колеса	10-200об/мин
Угол поворота регулирующего колеса
Вертикальный	-2 градуса - +5 градуса
Горизонтальный	0 градусов - +3 градусов
Подача/Вращение	1,5 мм
Корм/Дивизион	0,01 мм
Миро Подача/Отверстие	0,005 мм
Высота от центральной линии Gri. Колесо и Рег. Колесо для работы и отдыха	285 мм
Общая мощность
Мотор шлифовального круга	22кВт
Регулирующий колесный двигатель	3кВт
Источник питания	3Н 50Гц 380В
Размер машины (Д*Ш*В)	2650х1500х1800мм
Вес машины	Около 7000 кг
Точность (стандартные бары)
Округлость	0,002 мм
Цилиндричность	0,003 мм
Шероховатость	Ра0,32 мкм
